天康調節閥
安徽天康調節閥選型號報價格及產品詳細內容由調節閥廠家安徽天康集團股份整理，調節閥屬于天康閥門分類產品，如果您還有其他關于調節閥型號選擇報價格等問題，歡迎垂詢我司調節閥生產廠家。
調節閥也稱為控制閥，在工業自動化過程控制領域，通過接收調節控制單元輸出的控制信號，較終控制元件改變過程參數，例如介質流速、壓力、溫度、液位等。通過動力操作。 通常由致動器和閥門組成 根據沖程特征，調節閥可分為直沖程和角沖程。根據執行器使用的功率，可分為氣動調節閥、電動調節閥、液壓調節閥；根據其功能和特點，可分為線性特征、等百分比特征和拋物線特征 調節閥適用于空氣、水、蒸汽、各種腐蝕性介質、泥漿、油和其他介質 英文名:控制閥，數字通常以FV開頭。 調節閥常見類別:氣動調節閥、電動調節閥、液壓調節閥、自力式調節閥
1.采用頂部導向結構，閥體結構緊湊，流體通道呈流線型，壓降損失小，流量大，調節范圍廣，流量控制精度高
2.閥芯導向件的導向面積大，抗振動性能強。
3.性能符合JB/T7387《工業過程控制系統電控閥》
4.智能控制模塊內置于電氣設備主體中，無需外部定位器
有關電子單座調節閥或更多型號調節閥的詳細信息，請聯系我們的在線客服咨詢！
指令式自力式微壓調節閥的工作原理
1.在初始狀態下，主閥芯在彈簧11的力的作用下處于關閉狀態，而命令器08在彈簧17的力的作用下處于打開狀態。
2.介質從箭頭方向流入調節閥，通過減壓閥06減壓，流入導向器08，通過導向器08和節流閥13流入致動器07的薄膜氣室的下部，致動器07的薄膜氣室下的壓力增加，主閥在壓力下打開。介質流入閥后，閥后的介質分別通過壓力接管09和21流入致動器07的薄膜氣室的上部和導向器8的薄膜氣室的上部。
3.當閥的背壓P2增加時，作用在致動器7的膜空氣室頂部的壓力P4增加，減小主閥的開口，減小閥的背壓(初始調節)，而閥的背壓P2增加，進入命令器8的膜空氣室頂部的壓力P6增加，命令器08的開口減小， 進入致動器7的膜空氣室底部的壓力P5減小，主閥的開口進一步減小，并且閥的背壓繼續減小(微調)。
4.當閥的背壓P2減小時，作用在致動器07的膜空氣室頂部的壓力P4減小，增加主閥的打開，增加閥的背壓(初始調節)，而閥的背壓P2減小，進入命令器08的膜空氣室頂部的壓力P6減小，命令器8的打開增加， 進入致動器7的膜空氣室底部的壓力P5增加，主閥的開口進一步增加，并且閥的背壓繼續增加(微調)。
5.直到達到壓力設定值，主閥芯和指令器08停止工作。此時，閥門后面的壓力為設定壓力值，以達到動態減壓的目的。

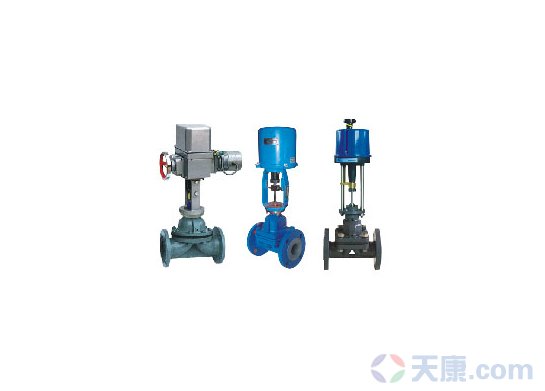

電子電動振膜調節閥的電子電動執行器有自己的伺服系統，不需要配備另一個伺服放大器，可以與電源和輸入信號一起工作，對溫度的靈敏度很小。隔膜用于將閥體內腔與閥蓋內腔和驅動部分分開，隔膜上方的部分與介質隔離，因此可以雙向循環，無需流向要求。
氣動薄膜雙密封面套筒調節閥執行機構采用多彈簧圓周均勻布置，采用高強度橡膠薄膜執行元件，結構小，輸出力大。

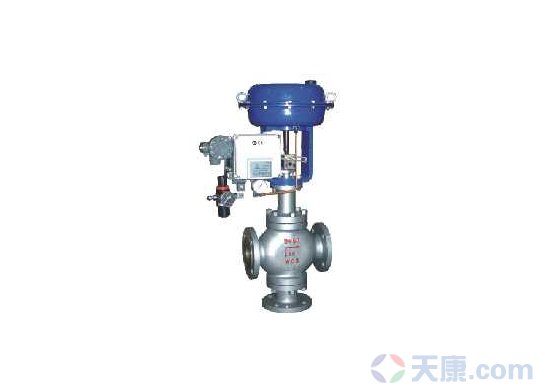

氣動薄膜三通分流/合流調節閥適用于流體通過三通閥分成兩路或者兩路流體通過三通閥合并成一路流體的場合。在某些場合，它可以代替兩個雙通閥和一個三通連接管，應用廣泛。配有多彈簧薄膜致動器，具有結構小、輸出力大的特點。
氣動薄膜單座調節閥采用頂部導向結構，體積小、重量輕、美觀精致、經濟實用。適用于要求高可靠性和關閉性能的閥門前后的高溫、低溫和低壓差。它配有多彈簧薄膜致動器，具有結構小、輸出力大的優點。
柱塞式和旋轉式手冊調節閥主要技術參數圖、基本結構圖、主要部件材料圖、安裝使用注意事項圖和外形尺寸圖。

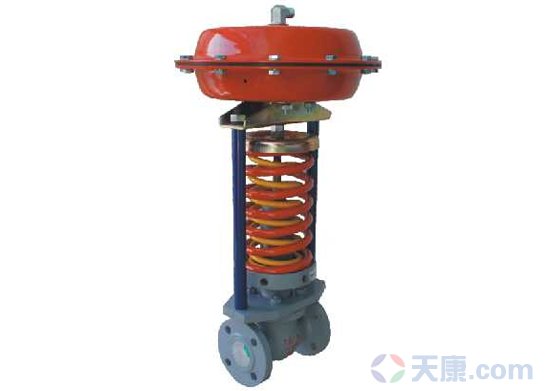

自力式壓力調節閥產品根據閥門內部構件的形式分為單座、套筒和雙座。單座閥的內部結構具有壓力平衡結構，如波紋管平衡型和活塞平衡型。利用被調節介質的自身能量實現自動調節，集傳輸、控制和執行于一體。
