天康超聲波液位計
安徽天康超聲波液位計選型號報價格及產品詳細內容由超聲波液位計廠家安徽天康集團股份整理，超聲波液位計屬于天康液位計分類產品，如果您還有其他關于超聲波液位計型號選擇報價格等問題，歡迎垂詢我司超聲波液位計生產廠家。
天康超聲波液位計，超聲波液位計是由微處理器控制的數字液位計。在測量中，脈沖超聲波由傳感器發射。聲波被液體表面反射后，被相同的傳感器接收并轉換成電信號。超聲波液位計具有自動功率調節、溫度補償、抗干擾和其他功能。由于非接觸測量，被測介質幾乎不受控制，可廣泛應用于水環境、酸堿、泥漿、食品等環境中。 一體型 分體型 量程 5米;10米;15米;20米;30米;40米;50米;60米; 5米;10米;15米;20米;30米;40米;50米;60米;70米; 測量精度 0.5%-1.0% 0.5%-1.0% 分辨率 3mm或0.1%（取大者） 3mm或0.1%（取大者） 顯示 中文液晶顯示 中文液晶顯示 模擬輸出 4線制4～20mA/510Ω負載 4～20mA/510Ω負載 繼電器輸出 可選配2組AC250V/8A （可選配）單通道為2組，雙通道是4組AC250V/8A或DC30V/5A狀態可編程 供電 標配24VDC 標配220VAC+15%50Hz 環境溫度 顯示儀表-20～+60℃， 顯示儀表-20～+60℃， 通信 可選485，232通信（廠家協議） 可選485，232通信（廠家協議） 防護等級 顯示儀表IP65，探頭IP68 顯示儀表IP65，探頭IP68 探頭電纜 無 可達100米，標配10米 探頭安裝 根據量程和探頭的選型 根據量程和探頭的選型 產品功耗
超聲波液位計可以采用雙線制、三線制或四線制技術。電源回路和信號輸出回路是獨立的。當采用24v DC電源時，可以使用3芯電纜。負電源端和負信號輸出端共用一根芯線。當使用交流220伏電源時，或當使用DC 24v電源并要求電源電路和信號輸出電路完全隔離時，應使用4芯電纜。DC或交流電源，4 ~ 20mADC，高低開關輸出。
超聲波液位計應用:
1.測量流速、液位、低表壓、真空和比重
2.雙線系統的較大范圍可達30m。
3.四線制較大射程可達40m。
4.較小分辨率1毫米
5.液晶/發光二極管大顯示屏
6.智能信號處理技術
7、配備高低雙繼電器(只有四線制)
8.全塑料防腐外殼(保護等級lP67)
9.專利傳感器結構(安裝小型液位計法蘭時，對法蘭連接管的長度沒有要求)
10.簡單的按鍵設置參數(不需要等待容器清空或裝滿，不需要額外的遙控)
11.靈活的安裝方法(螺紋/法蘭、固定孔/支架)
螺紋尺寸:M48*2 M60*2
在測量中，超聲波脈沖由傳感器(換能器)發射，聲波被液體表面反射，然后由相同的傳感器或超聲波接收器接收，其被壓電晶體或磁致伸縮裝置轉換成電信號，并且從傳感器到待測量液體表面的距離由聲波發射和接收之間的時間計算 由于非接觸測量，被測介質幾乎不受限制，可廣泛用于各種液體和固體材料的高度測量。
超聲波液位計可以采用雙線、三線或四線技術。雙線制是:電源和信號輸出共享；三線制系統如下:電源回路和信號輸出回路是獨立的。采用DC 24v電源時，可以使用三芯電纜，負電源端和負信號輸出端共用一根芯線；四線制:當采用交流220v電源時，或當采用DC 24v電源并要求電源回路與信號輸出回路完全隔離時，應使用四芯電纜 DC或交流電源，4 ~ 20毫安，高低開關輸出
范圍:0-50m，有多種形式，適用于各種腐蝕和化學場合，高精度，遠程信號輸出，可編程控制器系統監控
超聲波液位計工作原理是超聲波換能器(探頭)發射的高頻脈沖聲波碰到待測物體(材料)表面，被反射回來，反射回來的回波被換能器接收并轉換成電信號。聲波的傳播時間與聲波到物體表面的距離成正比。聲波傳輸距離S與聲速C和聲音傳輸時間T之間的關系可以用公式表示:S = C * t/2。
由于發射的超聲脈沖的一定寬度，在靠近換能器的小區域中的反射波和發射波重疊，不能被識別，并且距離值不能被測量。 這個區域被稱為測量盲區。 盲區的大小與超聲波液位計的數量型有關
探頭部分發射超聲波，然后被液體表面反射，然后被探頭部分接收。探頭到液體(物體)表面的距離與超聲波通過的時間成正比:
距離[m] =時間×聲速/2 [m]
聲速溫度補償公式:環境聲速= 331.5+0.6×溫度
天康超聲波液位計是一種由微處理器控制的數字液位計 在測量中，脈沖超聲波由傳感器(換能器)發射，聲波在被物體表面反射并轉換成電信號后由傳感器接收 并且從聲波的發送和接收之間的時間計算從傳感器到被測物體的距離 由于非接觸測量，被測介質幾乎不受限制，可廣泛用于各種液體和固體材料的高度測量。 當
超聲波液位計工作時，高頻脈沖聲波由換能器(探頭)發射，并在被測物體表面(水面)反射，反射回波由同一換能器(探頭)接收并轉換成電信號 發送和接收脈沖之間的時間(聲波的運動時間)與傳感器到物體表面的距離成正比。聲波傳輸距離S、聲速C和傳輸時間T之間的關系可以用公式表示:當安裝了S = C×T/2H時超聲波液位計，必須考慮超聲波液位計的盲區問題。 當液位進入盲區時，超聲波變送器無法測量液位，因此在確定超聲波液位計的范圍時，必須留出50厘米的余量，安裝時，變送器探頭必須比較高液位高約50厘米。 只有這樣，我們才能確保準確監控液位和超聲波液位計
在實際使用中，液位計由于安裝不當被水淹沒，導致液位計完全損壞。
價格低廉，體積小，重量輕，可用于食品、化工、半導體等行業對液體和散裝固體進行非接觸式液位測量，可用于遠程液位監控和泵控

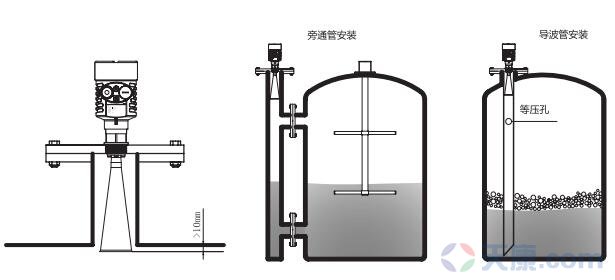

機械安裝時應注意:安裝應垂直于待測物體的表面，避開用于測量泡沫性質的物體，避開距待測物體表面的安裝距離小于盲區距離(盲區:每種產品都有一個標準，隨產品一起已知)。應考慮光束應避免阻塞物質與填充口和容器壁相遇，并應調整探頭方向，以減少檢測大型固體物體時的測量誤差。
天康超聲波液位計技術參數
功能
2線制4～20mA/250Ω負載
或DC30V/5A狀態可編程
可選 220VAC+15% 50Hz
可選24VDC120mA
定做12VDC或電池供電
探頭-20～+80℃
探頭-20～+80℃
